磷酸铁锂电池模组过充热失控特性及细水雾灭火效果

作者:赵蓝天等 来源:电动学堂 发布时间:2021-02-17 浏览:
分享到:

文章来源:郑州大学电气工程学院电网储能与电池应用研究中心;国网江苏省电力有限公司电力科学研究院

0、引言

针对电池热失控引起的火灾消防问题,我国已研究并试验了多种灭火剂的灭火效果。文献通过对磷酸铁锂电池燃烧特性、火灾危险等级等进行研究,梳理了不同灭火剂灭火效果,为锂离子储能电池的大规模应用提供了有效支持。但上述文献仅局限于单体或是模组级的磷酸铁锂电池热失控及灭火研究,而在储能电站应用中电池是成簇的,并不能准确、有效反映大规模应用磷酸铁锂电池的储能电站的真实情况。

文中以单个磷酸铁锂电池模组和簇级磷酸铁锂电池模组为试验对象,研究2种级别下磷酸铁锂电池的过充热失控特性及细水雾灭火效果。并采用可见光、热电偶、气体探头等进行实时监测,对比2种级别下温度、产气、电压电流和灭火效果。试验结果表明簇级磷酸铁锂电池模组积热严重,细水雾灭火效果极佳,而H2并非垂直向上扩散,气体预警时需要多点布置。

1、过充热失控及灭火实时监测试验平台

1.1试验环境

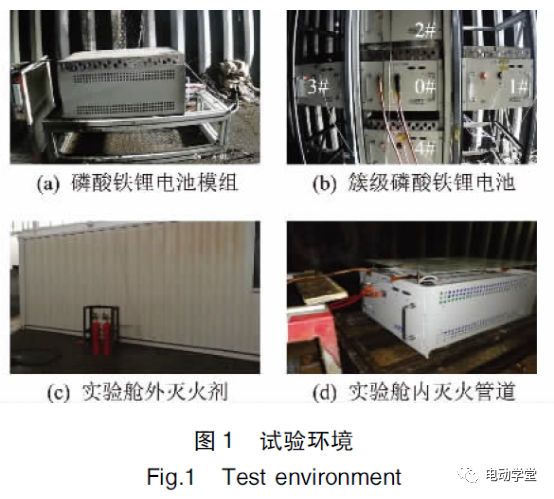

文中模拟真实的电池热失控及细水雾灭火现象,分别采用磷酸铁锂电池模组和簇级磷酸铁锂电池模组搭建真实的试验平台。磷酸铁锂电池模组由32块单体电池四并八串组成,单体额定电压为3.2V,额定容量为86A·h,模组额定电压为25.6V,额定容量为344A·h,额定电量为8.8kW·h,四周挡板未拆除,模组加装垂直方向抬高的顶盖,顶盖两侧各有2列错位布置的圆形开孔;簇级磷酸铁锂电池模组由5个上述相同模组组成,呈“十”字分布,充电模组为0号,其他上下左右4个模组分别为2,4,3,1。电池模组和灭火装置具体见图1。

1.2试验方案

分别以0.5C,172A恒流对单个磷酸铁锂电池模组和簇级磷酸铁锂电池模组进行充电,电池发生热失控后,停止过充,启动细水雾进行灭火,并通过可见光、热电偶、气体探头等对模组过充至热失控及灭火过程进行实时监控。

磷酸铁锂电池过充后,内部会产生锂枝晶,电

锂枝晶与PVDF反应生成H2,反应方程式如下:

—CH—CF—+Li+→LiF+—CF—CF—+H↑   (1)

同时,正极含锂量越来越低,氧化性越来越强,与电解液发生反应,生成CO,方程式如下:

O2+C3H4O3→CO↑+H2O   (2)

因此,试验中探测到的气体为H2、CO,故分别在模组正上方0m,2m,4m,6m处各安置1组H2、CO探头。单个模组与簇级模组的试验现象不同,单个模组试验中0m处探测器量程为0~1000mg/L,而2m,4m,6m处探测器量程为0~5000mg/L;簇级模组试验中CO气体探测器量程均为0~5000mg/L,H2探测器仅2m处量程为0~5000mg/L而0m,4m,6m处氢气探测器量程均为0~1000mg/L。

试验中选择中压细水雾(0.2MPa)作为灭火剂,试验期间远程控制装置启停,将集装箱外的灭火剂通过管道输送到集装箱内,集装箱内铺设的灭火管道正对电池模组,可实现精准快速灭火。

2、试验结果展示

2.1单个磷酸铁锂电池模组

2.1.1热失控电压电流及可见光监测

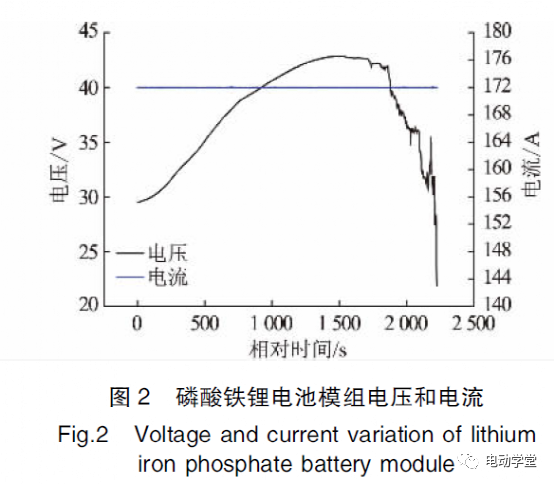

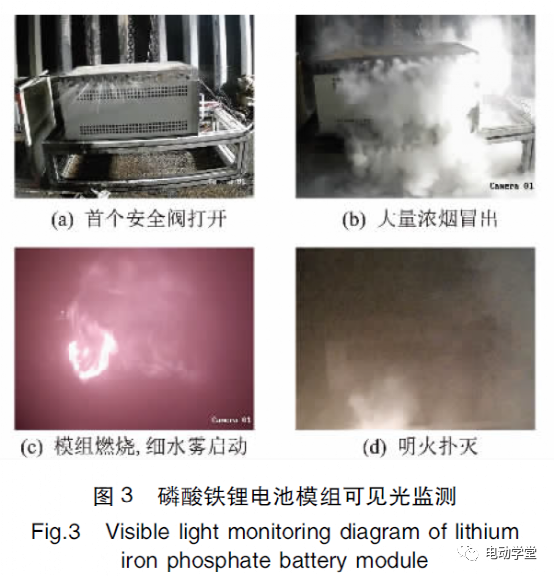

t=0s时开始过充,电压电流变化见图2,可见光监测的磷酸铁锂电池模组热失控及灭火现象见图3。

如图2所示,过充前期,模组电压增大至额定电压1.6倍后趋于平缓;1770s后浓烟冒出,而电池内部锂枝晶熔断,短路点被高温烧断,电压下降过程中出现抬升;浓烟扩散后,模组电压开始急剧下降,至2219s模组起火。

图3中,过充1181s时,首个安全阀打开,电解液喷出,此后几分钟内安全阀陆续打开;1770s后,大量浓烟冒出,逐渐弥漫整个储能舱;2219s时模组出现明火,剧烈燃烧,立即启动细水雾进行灭火;2364s时在细水雾的持续喷射下,明火完全扑灭,无复燃现象。

2.1.2热失控温度及产气监测

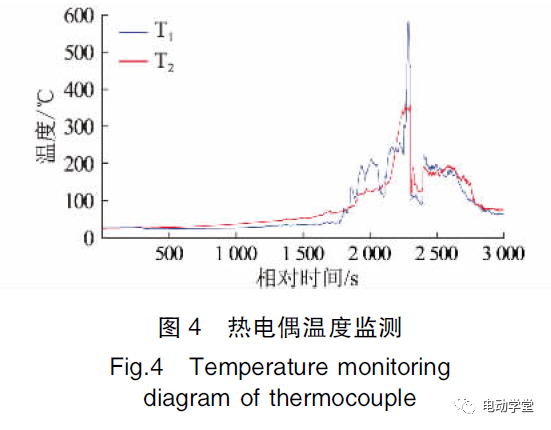

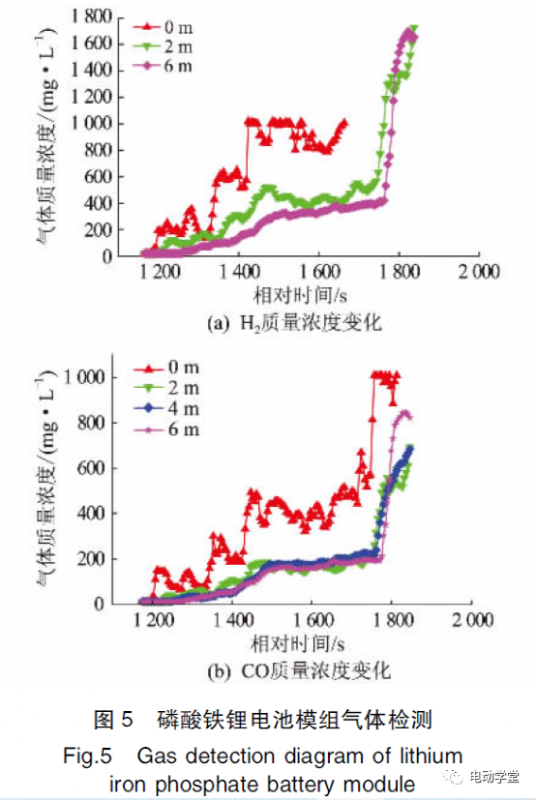

在磷酸铁锂电池模组热失控及灭火过程中,热电偶对模组上表面T1和模组中心T2监测见图4,气体检测见图5。

由图4可看出,前期模组各测点温度较均匀上升,在1770s冒浓烟时中心温度约100℃。此后烟气逐渐弥漫,温升速率加快,但过程中存在波动。2219s起火后,上表面温度峰值达到600℃。出现明火时立即启动细水雾,模组温度迅速下降,2364s时明火完全熄灭,上表面温度下降到102.6℃,继续喷洒至2819s,10min内模组温度持续下降,未出现复燃现象。

图5(a)中,4m处H2探头损坏,首个安全阀打开后(1181s),0m处探测器在1201s监测到H2含量提升;2m处探测器在1221s监测到H2气体含量变化,6m处H2探测器于1286s监测到H2含量提升。图5(b)中,0m处探测器在1206s探测到

CO含量提升;1236s时2m处探测到气体质量浓度提升;4m和6m处CO探测器分别于1261s和1296s监测到CO含量的提升。试验中后期随着气体逐渐由近及远扩散,0m处H2质量浓度后期超出量程不再显示,其他3组探测器监测到的H2、CO含量变化趋势基本相同,且数值相差较小。

2.2簇级磷酸铁锂电池模组

2.2.1热失控电压电流及可见光监测

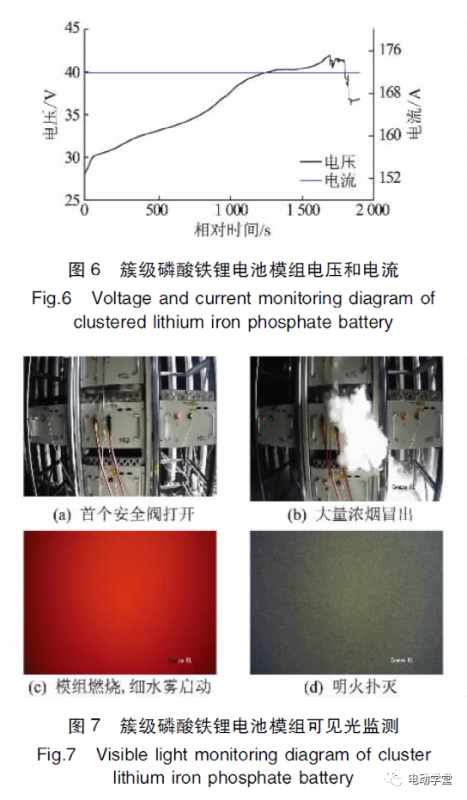

t=0s时开始过充,监测到的电压电流变化见图6,可见光监测的簇级磷酸铁锂电池模组热失控及灭火现象见图7。

由图6可知,过充前期,模组电压逐渐增大至额定电压1.6倍后趋于平缓;1715s浓烟冒出前后,电池内部锂枝晶熔断,短路点被高温烧断,电压略微抬升;浓烟弥漫后,模组电压急剧下降,至1952s模组起火。

图7中模组过充1015s时,随着模组电压提高,气体和热量积聚在过充模组内部,压力不断增大,冲破安全阀,首个安全阀打开,电解液喷出,随后安全阀陆续打开;1715s后,随电池内部反应进行,大量浓烟冒出,向四周扩散;1952s时模组出现明火,剧烈燃烧,立即启动细水雾进行灭火;细水雾的持续喷射下,至2068s明火完全扑灭,无复燃现象。

2.2.2热失控温度及产气监测

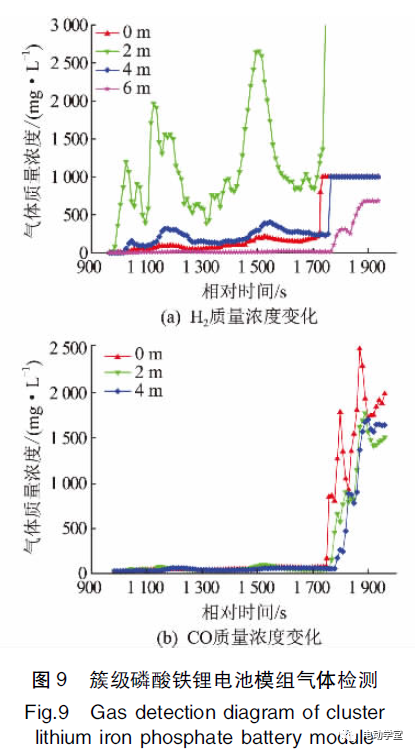

在整个簇级磷酸铁锂电池模组热失控及灭火过程中,热电偶温度监测见图8,气体检测见图9。

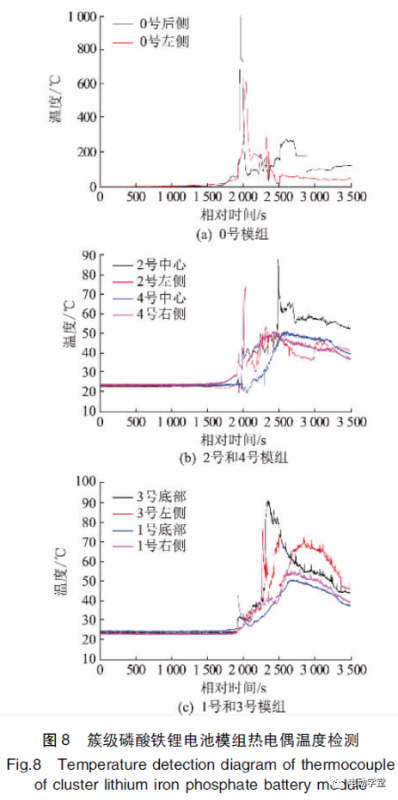

图8(a)中,0号电池模组后侧和左侧的温度变化特性相似,1952s明火出现,模组后侧温度迅速上升,最高温度至942.7℃,2068s细水雾灭火后,左后两侧温度快速下降,后侧温度下降为83.4℃,但电池内部仍有反应,所以温度存在波动性;图8(b)中,2号模组中心温度明显比左侧温度高,4号模组模组右侧温度明显高于中心温度,而整体上2号模组温度高于4号模组,这是由于出现明火后,燃烧的火焰给上面的模组加热;图8(c)中,分别位于充电模组的左右两侧的3号模组和1号模组,明火出现前各部分温度基本不变,明火出现后1号模组右侧和3号模组底部温度较其他部位高,同时3号模组的温度整体比1号模组温度高;从5个模组整体上看,各模组在产生明火后温度均大幅度提升,1952s明火出现后,立即启动细水雾并持续喷洒至2852s,15min后温度迅速降低,细水雾灭火具有很好的灭火效果。

由图9(a)可知,2m处H2探测器首先检测出H2,是因为2m处使用的探测器量程更大,更加灵敏。在监测H2含量的过程中,所测得浓度存在波动,但2m处气体探测器测得H2质量浓度持续最高;图9(b)中,6m处探测器损坏,首个安全阀(1015s)打开后监测到CO气体含量都很低,直至1715s冒烟阶段,CO含量显著提升,0m处探测器测得CO含量最高,4m处探测器测得CO含量最低。

3、对比分析

文中研究了单个磷酸铁锂电池模组与簇级磷酸铁锂电池模组的热失控特性与细水雾灭火效果。

(1)热失控温度特性。磷酸铁锂电池过充后,温度随着内部化学反应的进行而逐渐升高,热量不断积累,最终发生热失控。簇级磷酸铁锂电池模组0号模组燃烧后18s内,最高温度由173.3℃急剧攀升至942.7℃,温升速率为42.74℃/s;而单个磷酸铁锂电池模组燃烧后44s内,温度由234.2℃攀升至600℃,温升速率为8.31℃/s。可见簇级磷酸铁锂电池模组受空间影响,无法很好地散热,使得电池内部的温度急剧升高,远大于单个磷酸铁锂电池模组发生热失控时内部聚集的热量。同时由于热传递效应的存在,会对周围模组产生不同的影响,从温度分布记录上可以看出,周围模组中温度变化最明显的是位于过充模组正上方的模组,这与高温烟气及燃烧时热量向上传播有关,其余模组上测点最高温度普遍小于150℃,说明及时的降温灭火能有效阻止火灾蔓延。

(2)热失控气体特性。单个磷酸铁锂电池模组过充后,0m处探测器最先探测到气体浓度变化,然后依次是2m,4m,6m处气体浓度改变,特征气体呈现明显的由近及远扩散的规律,距离过充模组越近,能够越早探测到对应气体含量的提升,且相同时刻下,距离模组越近气体浓度越高。而簇级磷酸铁锂电池模组过充后,特征气体的扩散规律不尽相同,2m处探测器首先探测到气体浓度变化,然后依次是4m,0m,6m处探测器,说明该环境下H2的扩散并非垂直向上,故在真实储能舱内进行消防预警时需要多点布置,并提高探测器精准度。

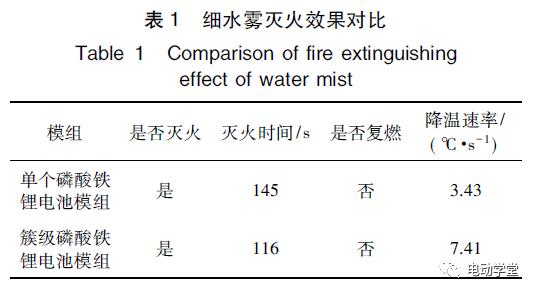

(3)细水雾灭火特性,具体灭火效果对比见表1。可知,在2次试验中,模组燃烧后,细水雾都可以在短时间内有效扑灭电池火灾,但由于电池内部仍存在化学反应,温度出现回升,且簇级磷酸铁锂电池模组散热差积热严重,故回升温度相较于单个磷酸铁锂电池模组更高。此后细水雾持续喷射,温度持续下降,且无复燃现象出现,具有极好的电池降温和阻止复燃的效果。

4、结语

文中研究了单个磷酸铁锂电池模组与簇级磷酸铁锂电池模组的过充热失控特性及细水雾灭火效果,揭示了真实储能电站中簇级磷酸铁锂电池模组的热失控特性,并以单个电池模组与簇级电池模组的温度热失控差异和气体扩散特性为依托,为储能电站中电池模组的空间布局和气体预警探测器的多点布置提供了可靠的理论与试验依据,同时验证了细水雾持续喷射对簇级磷酸铁锂电池模组灭火的有效性。

随着储能电站的进一步发展,下一步应更加注重对电池模组热失控多点气体预警以及灭火剂和灭火效果的研究,避免大规模火灾事故的发生。
